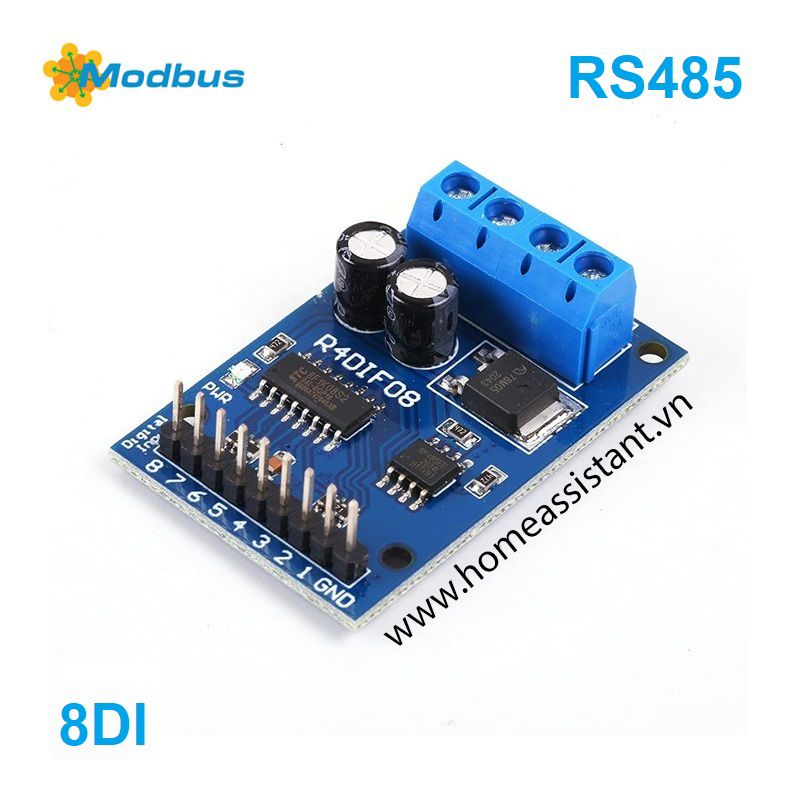

Bo mạch đầu vào input 8 kênh RS485 Modbus RTU R4DIF08 (Hỗ trợ Home Assistant)

là một thiết bị điện tử được sử dụng rộng rãi để liên lạc giữa máy móc và cảm biến, hoạt động nhằm gửi dữ liệu mà cảm biến kỹ thuật số (Digital Input) nhận được đến thiết bị khác có giao tiếp RS485 Modbus. Chuẩn RS485 sử dụng 1 đôi dây cho khoảng cách kết nối lên đến 1200m, điều khiển lên đến 32 thiết bị.
Thiết bị có 9 chân để kết nối với8 đầu vào kỹ thuật số (Digital Input DI) tương thích với các tín hiệu cao và thấp (cao / thấp).
Để liên lạc với máy tính, vi điều khiển, Rasspberry Pi, Home Assistant (HASS), PLC, bạn sẽ cần kết hợp với Bộ chuyển đổi USB to RS485 CH340 (không bao gồm) hoặc bạn cũng có thể chọn kết hợp với Bộ chuyển đổi RS485 to Ethernet TCP/IP, Wifi, 3G (không bao gồm) để gửi dữ liệu từ xa.

Để cấp nguồn, cần sử dụng điện áp từ 6 - 24VDC (khuyên dùng 12V) thông qua các đầu nối vít, được xác định trên bo mạch là “GND” và “VIN”.

Thông số kỹ thuật:
- Điện áp làm việc: 12VDC (6 - 24VDC).
- Dòng điện làm việc: 8 - 12mA.
- Giao thức Modbus-RTU: 03 (đọc) 06 (ghi).
- Có thể hỗ trợ song song tới 247 thiết bị.
- Có thể sử dụng với PLC.
- Hỗ trợ TTL (5v) / LVTTL (3.3v).
- Cảm biến đầu vào: Kỹ thuật số.
- Chế độ đầu vào: Mức thấp (mặc định) và Mức cao.
- Kích thước: 44x29x12mm.

Các tham số giao tiếp mặc định của mô-đun là:
- Số trạm: 1.
- Tốc độ baud: 9600 8 N 1.
- Người dùng có thể sửa đổi các tham số truyền thông của mô-đun 1 bit một cách thực tế hơn.
