Mô tả sản phẩm

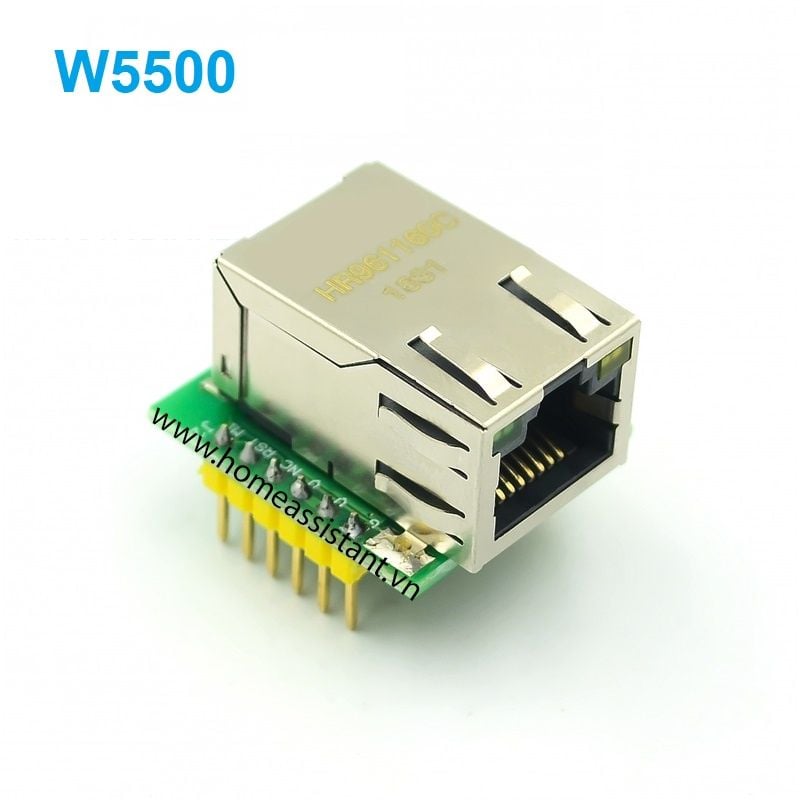

Bo Mạch Kết Nối Mạng Ethernet Controller to SPI Wiznet W5500
Bo mạch sử dụng mạch cổng logic phần cứng để nhận ra lớp truyền tải và lớp mạng của ngăn xếp giao thức TCP/IP (chẳng hạn như: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE và các giao thức khác) và tích hợp lớp liên kết dữ liệu, lớp vật lý và 32K byte RAM trên chip được sử dụng làm bộ đệm gửi và nhận dữ liệu.
Chip điều khiển chính của máy tính chủ chỉ cần đảm nhận nhiệm vụ xử lý thông tin điều khiển của tầng ứng dụng TCP/IP. Điều này giúp tiết kiệm đáng kể khối lượng công việc của máy tính chủ để sao chép dữ liệu, xử lý giao thức và xử lý ngắt, đồng thời cải thiện khả năng sử dụng và độ tin cậy của hệ thống.
Trong quá trình hoạt động, người dùng có thể sử dụng W5500 như một RAM ngoại vi của MCU, rất dễ dàng. Giao diện bên ngoài của W5500 là SPI tốc độ cao 80MHz, có thể được sử dụng bởi các nền tảng khác nhau để mở rộng các giải pháp Ethernet tốc độ cao. Trạng thái đèn LED tự động cho thấy giao diện SPI nhanh và ổn định.
Thông số kỹ thuật:
- Điện áp hoạt động: 3.3 - 5VDC.
- IC giao tiếp: Wiznet W5500.
- Mức tín hiệu giao tiếp: SPI TTL tốc độ cao 80MHz.
- Ethernet 10/100BaseTX.
- Hỗ trợ các giao thức mạng: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE.
- Lớp liên kết dữ liệu tích hợp lớp liên kết vật lí.
- Bộ nhớ đệm thu phát 32Kbyte.
- Hỗ trợ đồng thời 8 cổng.
- Hỗ trợ mạng LAN trên UDP.
- Không hỗ trợ phân mảnh IP.
- LED Status: Song cộng hoàn toàn, bán song cộng, kết nối mạng, trạng thái hoạt động.
- Kích thước: 23x25mm.
Bo mạch sử dụng mạch cổng logic phần cứng để nhận ra lớp truyền tải và lớp mạng của ngăn xếp giao thức TCP/IP (chẳng hạn như: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE và các giao thức khác) và tích hợp lớp liên kết dữ liệu, lớp vật lý và 32K byte RAM trên chip được sử dụng làm bộ đệm gửi và nhận dữ liệu.
Chip điều khiển chính của máy tính chủ chỉ cần đảm nhận nhiệm vụ xử lý thông tin điều khiển của tầng ứng dụng TCP/IP. Điều này giúp tiết kiệm đáng kể khối lượng công việc của máy tính chủ để sao chép dữ liệu, xử lý giao thức và xử lý ngắt, đồng thời cải thiện khả năng sử dụng và độ tin cậy của hệ thống.
Trong quá trình hoạt động, người dùng có thể sử dụng W5500 như một RAM ngoại vi của MCU, rất dễ dàng. Giao diện bên ngoài của W5500 là SPI tốc độ cao 80MHz, có thể được sử dụng bởi các nền tảng khác nhau để mở rộng các giải pháp Ethernet tốc độ cao. Trạng thái đèn LED tự động cho thấy giao diện SPI nhanh và ổn định.
Thông số kỹ thuật:
- Điện áp hoạt động: 3.3 - 5VDC.
- IC giao tiếp: Wiznet W5500.
- Mức tín hiệu giao tiếp: SPI TTL tốc độ cao 80MHz.
- Ethernet 10/100BaseTX.
- Hỗ trợ các giao thức mạng: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE.
- Lớp liên kết dữ liệu tích hợp lớp liên kết vật lí.
- Bộ nhớ đệm thu phát 32Kbyte.
- Hỗ trợ đồng thời 8 cổng.
- Hỗ trợ mạng LAN trên UDP.
- Không hỗ trợ phân mảnh IP.
- LED Status: Song cộng hoàn toàn, bán song cộng, kết nối mạng, trạng thái hoạt động.
- Kích thước: 23x25mm.
