Bo Mạch RS485 MODBUS CANBUS HAT MCP2515 TJA1050 Cho Raspberry Pi (Hỗ trợ HomeAssistant) Hass
350,000₫
(Hết hàng)
Mô tả sản phẩm

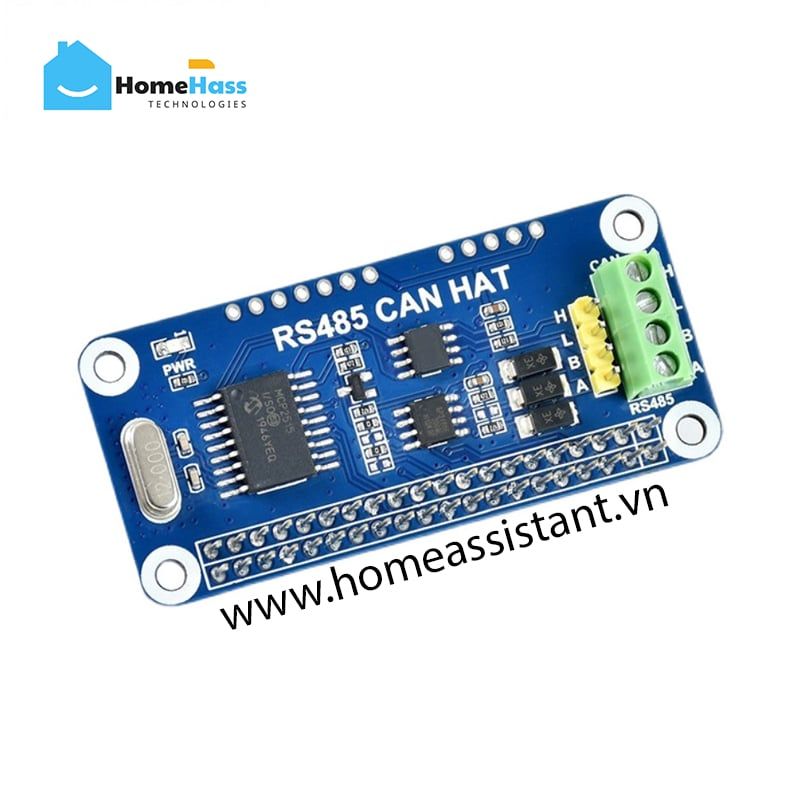

Bo Mạch RS485 Modbus CAN BUS HAT Cho Raspberry Pi (Hỗ trợ HomeAssistant)
Mạch RS485 CAN HAT for Raspberry Pi giúp bạn có thể bổ sung 2 chuẩn giao tiếp CAN và RS485 cho máy tính Raspberry Pi tích hợp chống nhiễu, chống tĩnh điện, TVS,... phù hợp với các ứng dụng cần giao tiếp Raspberry Pi theo chuẩn công nghiệp CAN/RS485 với khoảng cách truyền xa.
Bo mạch này hỗ trợ cả tiêu chuẩn/giao thức cùng lúc vì mỗi giao thức sử dụng thiết bị ngoại vi khác nhau để giao tiếp. Bộ điều khiển CAN sử dụng giao thức SPI trong khi đó RS485 sử dụng UART từ Raspberry Pi.
RS485 có thể hỗ trợ một mạng lên đến 32 node thu phát trên cùng một đường truyền, tốc độ truyền có thể lên tới 10 Mbit/s và khoảng cách có thể lên tới 1200m.
CAN Controller Area Network (CAN bus) là một giao thức truyền thông bus nối tiếp phát triển bởi Bosch (một nhà sản xuất thiết bị điện tại Đức) vào đầu những năm 1980. Đến năm 1991 Mercedes-Benz W140 đã dùng mạng CAN vào sử dụng trong hệ thống điện của xe. Cho đến ngày nay nhiều dòng xe ô tô sử dụng CAN làm mạng truyền thông cho các thành phần cảm biến, điều khiển trên xe như : Camry, Mercedes-Benz, Huyndai, …
Ứng dụng: điều khiển các thiết bị thông minh trong hệ sinh thái nhà thông minh Home Assistant (HASS), PLC, IOT...
Thông số kỹ thuật:
- Điện áp hoạt động: 3.3VDC.
- Tiêu đề mở rộng Raspberry Pi 40PIN GPIO tiêu chuẩn.
- Kết nối Raspberry Pi, tương thích với Raspberry Pi Zero/Zero W/Zero WH/A+/3B/3B+ và Pi 4
- Chức năng CAN, bộ điều khiển CAN tích hợp MCP2515 thông qua giao diện SPI, bộ thu phát SN65HVD230 trên bo mạch.
- Chức năng RS485, được điều khiển thông qua UART, giao tiếp bán song công, hỗ trợ điều khiển TX / RX tự động mà không cần lập trình, bộ thu phát tích hợp SP3485.
- TVS tích hợp (Transient Voltage Suppressor), triệt tiêu hiệu quả điện áp tăng và điện áp tăng đột biến trong mạch để thu phát RS485, chống sét và chống tĩnh điện.
- Kích thước: 65x30x2mm.
- Trọng lượng: 100g.
#can_bus #mcp2515 #tja1050 #rs485 #modbus #hass #homeassistant.vn
