Mô tả sản phẩm

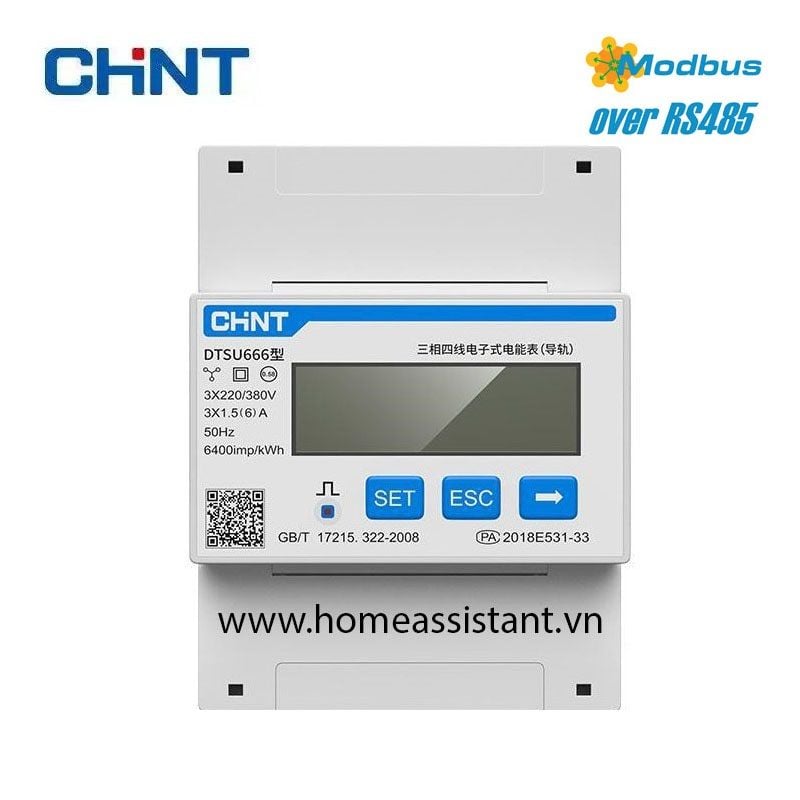

Công tơ điện tử RS485 Modbus CHINT đồng hồ đo điện 2 chiều 3 pha DTSU666
Công tơ điện tử đo năng lượng điện CHINT 3 pha được thiết kế để giám sát nguồn điện và đo năng lượng trong hệ thống điện. Nó thuộc thế hệ thiết bị thông minh tích hợp với các chức năng giám sát và liên lạc. Được sử dụng để đo và hiển thị các thông số điện như điện áp, dòng điện, công suất hoạt động, công suất phản kháng, tần số, hệ số công suất…
Là một công tơ điện 2 chiều cho phép đo đếm điện vào và ra khỏi nhà độ chính xác cao có thể dùng so sánh với công tơ 2 chiều của điện lực.
Công tơ sử dụng chuẩn giao tiếp RS485 có thể thông báo như 1 cảm biến về hệ thống nhà thông minh HomeAssistant (HASS) hoặc ESPHome qua giao thức Modbus RTU sử dụng USB to RS485 kết nối tới Raspberry Pi bằng 1 cặp dây xoắn khoảng cách có thể lên đến 1.2km hoặc kết hợp với bộ chuyển đổi RS485 sang Wifi, 3G để theo dõi không dây từ xa.
Sau khi thu thập đầy đủ thông tin về các chỉ số điện lưới công suất tiêu thụ Smart Meter có thể truyền tín hiệu sang các hệ thống bổ trợ khác như Biến tần năng lượng mặt trời, PLC, truyền thông dữ liệu điện lưới,… thông qua cổng dữ liệu RS485 được tích hợp trên Meter
Đồng hồ bám tải 1 pha CHINT DDSU666 sử dụng được cho biến tần Huawei, Solax, Deye, Sofar...
Đọc tín hiệu từ biến dòng (CT) đưa ra thông số về dòng điện, công suất từng phase trong hệ thống.
Với thiết kế nhỏ gọn có thể gắn tích hợp vào Rail hoặc tủ điện gia đình, hệ thống công nghiệp
Thông số kỹ thuật:
- Tiêu chuẩn IEC62052-11 | IEC62053-21.
- Tiêu chuẩn kết nối: 3 pha 4 dây.
- Độ chính xác: Cấp 1.
- Cấp điện áp hoạt động(Un): 380V
- Điện năng tiêu thụ: < 1W, 5VA.
- RS485 Modbus-RTU and DL/T 645-2007.
- Cấp độ bảo vệ: IP51
- Công suất chịu tải: 5(6) A ~ 50Hz sử dụng thêm biến dòng CT.
- Tỷ số biến dòng CT: 200/5A.
- Điện trở 100 Ohm.
- Xung tín hiệu: Analog.
- Màn hình LCD hiển thị thông số.
- Dễ dàng lặp đặt trên Din-Rail 35mm.
- Kích thước: 98x65x36mm.
- Trọng lượng: 200g.

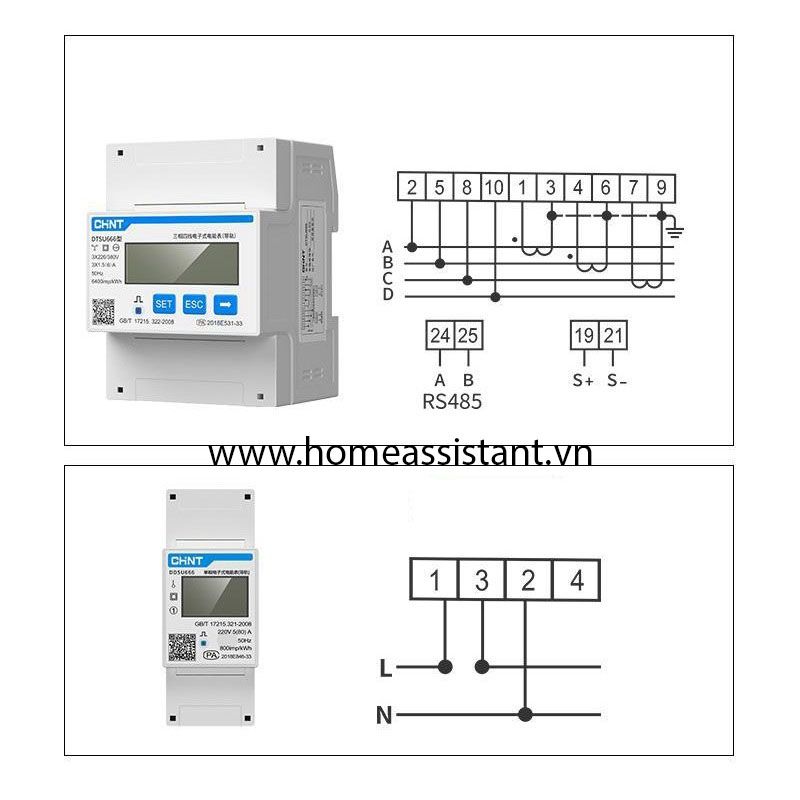

CT phải đặt ở đường dây Line (L- dây “nóng”) chính của hệ thống, tức là không nằm trên đường dây phân nhánh phụ tải hoặc biến tần và hướng từ tải ra lưới hoặc từ lưới ra tải tùy vào từng biến tần.
Như đã nói CT có công dụng đo dòng điện từ điện lưới vào và dòng điện từ biến tần phát ra điện lưới và truyền đến Smart Meter xử lý thông tin.
Sau khi nhận được tín hiệu từ Smart Meter sẽ truyền đến biến tần thông quá cổng RS485 để điều tiết năng lượng phát ra từ biến tần phụ hợp với phụ tải đang sử dụng, không phát điện dư thừa lên lưới điện.
